12.2.5. CTL (Complementary Transistor Logic)

Attributy: id="CTL"

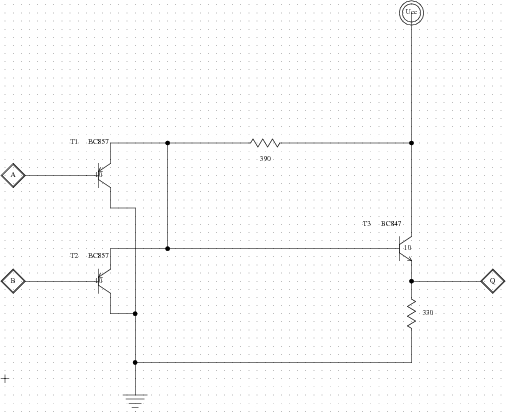

Podstatou CTL je použití jak NPN tak PNP tranzistorů. Vazba mezi nim, jak je vidět na schématu hradla NAND, je příma.

Obrázek 12.20. CTL NAND v Electric

CTL NAND v Electric
