Tento kabel by měl mít i vodič s napájením z USB. Kabel je tedy čtyřžilový. Jak je na obrázku vidět, přestřižený kabel má čtyři vodiče. Koncovka kabelu a vlastně celý kabel je v černé barvě. Konektory na obou stranách jsou nerozebíratelné. Na USB konektoru není označení typu kabelu, jak je tomu v případě kabelu CA-42. Ale to může být způsobeno tím, že nálepka s označením nedržela, či upadla. Ostatně u CA-42 mi nejspíš upadne taky.

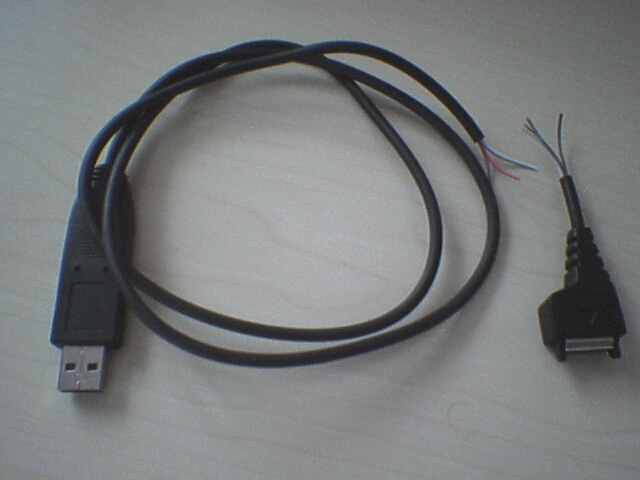

Obrázek 49.2. Pohled na přestřižený kabel DKU-5

Nyní identifikace jednotlivých vodičů. Jak již bylo psáno jinde na internetu, je třeba u každého kabelu prověřit zapojení vodičů. Nemůžeme se slepě spoléhat na to jak byl zapojený poslední kabel který jsme si upravovali.

Tak takhle jsem nameřil konektor k Nokii. Co mě mate, že jsem čekal zapojení pinu 4 a ne pinu 5 jak jsem naměřil. Rozdílů je více. Podle odkazů, které jsem našel na internetu, má mít DKU-5 kabel pět vodičů, já vidím jen čtyři. Červený vodič vede na pin konektoru Nokie o kterém nic nevím. Pokud jsem zkoušem měřit napětí na červeném vodiči po zasunutí kabelu do USB konektru, doměřil jsem se proti zemi 0.09 V. Podle popisu konektoru k Nokii, jenž je uveden o pár stran dříve, má na tomto pinu být plné napětí USB.

Takž zapájet nožičky, používám nožičky z precizní patice, a odzkoušet. Na kontaktním poli mám něco složeného, takže jsem vyměnil jeden USB-RS232TTL kabel za tento. Funguje.

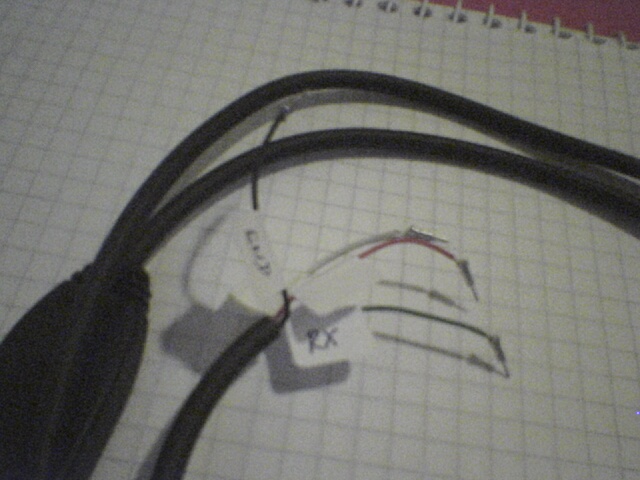

Obrázek 49.3. Pohled na nožičky hotového kabelu DKU-5

Papírky na vidičích používám kvůli označení. Na barvy se nelze spoléhat, různé kabely je mají jinak, viz kabel CA-42.
