Attributy: id="EDUC-8"

Mikropočítač, inspirovaný architekturou PDP-8 postavený z TTL obvodů. Použity jsou obvody série 7400 a 9000. První „hoby“ počítač postavený v Austrálii.

Architektura tohoto počítače a instrukční sada vychází z PDP-8. Ale protože má instrukční slovo jen 8 bitů, je jednodušší. K dispozici jsou jen dvě periferní zařízení a to sériové porty. Celková velikost operační pamětí je 256 slov, každé 8 bitů veliké.

Konstrukce byla publikována v sérii článků v časopise Electronics Australia od srpna 1974 do srpna 1975.

Počítač má stejné registry jako PDP-8, jen registr L není implementován.

Instrukční slovo sestává ze tří polí. První pole o šířce tří bitů kóduje instrukci. K dispozici je 6 instrukcí s adresou, jeden kód 110 pro komunikaci s periferiemi a jeden kód 111 pro dvě skupiny mikroinstrukcí. Druhé pole o šířce jeden bit je příznak nepřímého adresování. Poslední čtyřbitové pole obsahuje adresu.

Z pohledu programátora je operační paměť rozdělena na 16 stránek každá má 16 slov. Adresa v instrukci se odkazuje na pameť ve stejné stránce jako je samotná instrukce.

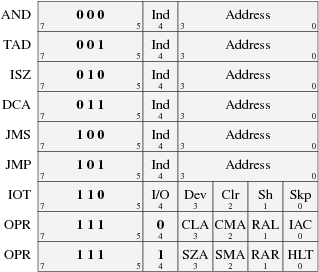

Obrázek 60.1. Formát instrukčního slova počítače EDUC-8

Obrázek 60.2. Přehled instrukcí počítače EDUC-8
