	Kapitola 85. Doba transistorová

Attributy: id="L-1", ent=L-1

Odkazy:

A FUNCTIONAL DESCRIPTION OF THE L-1 COMPUTER

Počítač postavený okolo roku 1960 v Lincoln Laboratory v Massachusetts Institute of Technology. Počítač je velmi malý, bez vstupně výstupního elektronického psacího stroje zabírá 4 kubické stopy. Vykoná až 80 tisíc 10-ti bitových operací za sekundu. Jeho instrukční sada vychází z konstrukce TX-0

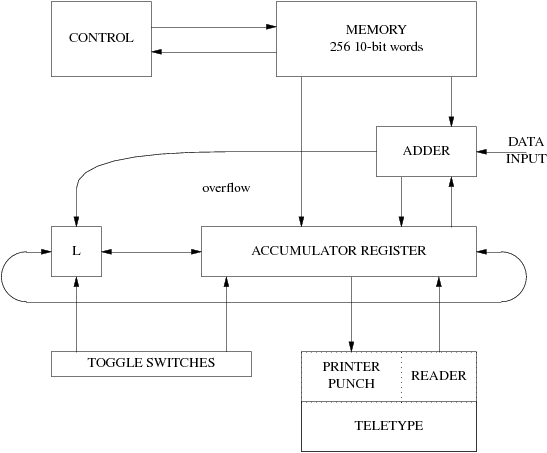

Obrázek 85.8. Blokové schéma L-1

  0   1   2   3   4   5   6   7   8   9
+---+---+---+---+---+---+---+---+---+---+
| 0   0 |            adresa             |  JP adresa
+---+---+---+---+---+---+---+---+---+---+
| 0   1 |            adresa             |  AD adresa   (A←A+M)
+---+---+---+---+---+---+---+---+---+---+
| 1   0 |            adresa             |  ST adresa   (A→M_adresa; 0→A)
+---+---+---+---+---+---+---+---+---+---+
| 1   1 | CL| CP| SR| SL| RS| SA| PR| RT|
+---+---+---+---+---+---+---+---+---+---+

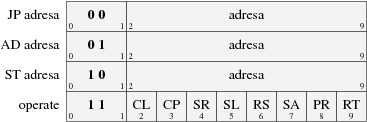

Obrázek 85.9. Instrukce L-1

Data se do počítače dostávají třemi kanály, dálnopisem s 5-ti stopou děrnou páskou, přepínači na předním panelu a vstupním datovým kanálem.

Výstup je realizován derovačem 5-ti stopé děrné pásky dálnopisným strojem.

Výpočet začíná spuštěním stroje v load módu. V tomto se načte prvních 32 znaků z děrné pásky a uloží do prvních 16-ti slov operační paměti. Poté je spuštěn právě načtený program od adresy 0.

Tabulka 85.13.

code	mnemo	name	description
`00 xxxxxxxx`	jp	jump	if A₀=0 then x→P else P+1→P (mod 256)
`01 xxxxxxxx`	ad x	add	A+M_x → A; Overflow∨L →L
`10 xxxxxxxx`	st x	store	A→M_x; 0→A
`11 10000000`	cl	clear	0→A; 0→L
`11 01000000`	cp	complement	¬A →A
`11 00100000`	sr	shift right	A_i →A_i+1 [i=0,1,…,8]; A₉→L; L→A₀
`11 00010000`	sl	shift left
`11 00001000`	rs	read switches	T∨A→A; T₁₀∨L→L
`11 00000100`	sa	sample	A+Y → A; Overflow∨L→L
`11 00000010`	pr	print	A_5-9→P; 1111111111→A 1→L
`11 00000001`	rt	read tape	R→A_0-4; R→A_5-9
