14.1. Klopný obvod RS

14.1.1. Klopný obvod RS s hradlovanými vstupy

Odkazy:

Klopný obvod je nejjednodušším sekvenčním obvodem a jeho princip je základem funkčnosti celé řady klopných obvodů (D, T, JK, ...). Sestává ze dvou hradel typu NOR

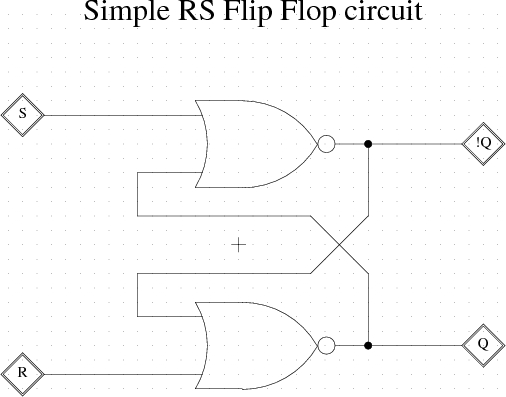

Obrázek 14.1. Schéma klopného obvodu RS v Electric

Schéma klopného obvodu RS v Electric

Obrázek 14.2. Schéma klopného obvodu RS v TkGate

Schéma klopného obvodu RS v TkGate

Místo hradel NOR můžeme použít hradla NAND

Obrázek 14.3. Schéma klopného obvodu RS z hradel NAND

Schéma klopného obvodu RS z hradel NAND

Existuje velké množstí variant klopného obodu který jsme si právě ukázali. Některé z nich mají i vlastní název. Dále se pokusím některé z nich ukázat a upozornit na základní odlišnosti a použití těchto obvodů.
