21.3. RS klopný obvod

Odkazy:

http://pcbheaven.com/scripts/imagepresent.php?filename=%2Fwikipages%2Fimages%2Ftransistorcircuits_1235488532.jpg

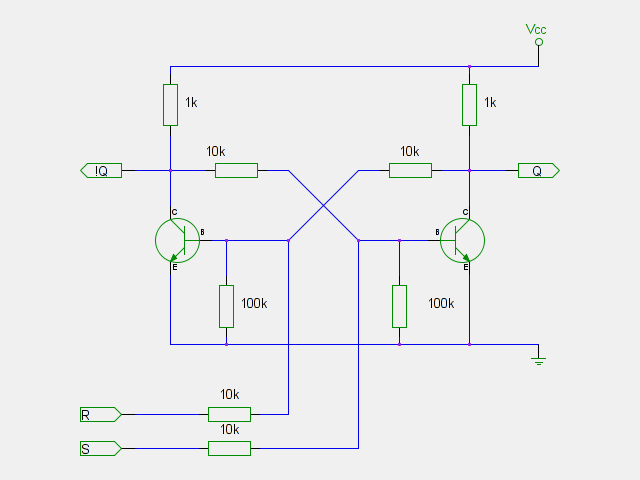

Obrázek 21.4.

gEDA image schematic Transistor_RS_FlipFlop.sch: 640×480 EPS, PNG

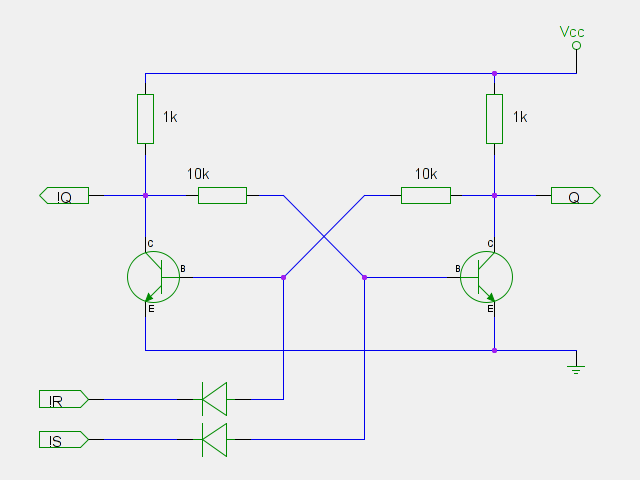

Obrázek 21.5.

gEDA image schematic Transistor_RS_FlipFlop_2.sch: 640×480 EPS, PNG

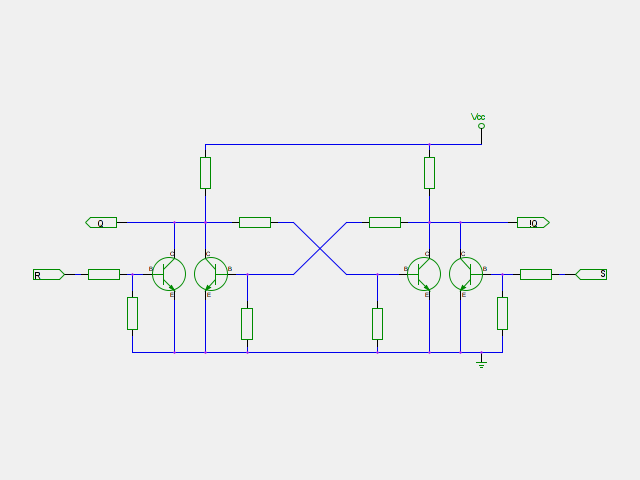

Obrázek 21.6.

gEDA image schematic Transistor_RS_FlipFlop_3.sch: 640×480 EPS, PNG

Dvojce transistorů v tomto klopném obvodu tvoří vlastně samostatná hradla NOR.

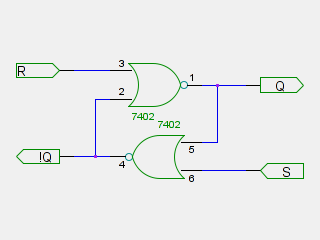

Obrázek 21.7.

gEDA image schematic RS_FF_NOR.sch: 320×240 EPS, PNG
