40.8.9.2. Experimentální PCB

Jedním ze způsobů jak experimentovat, je použít experimentální PCB. Tady ovšem narazíme na jeden problém. Vývody D8-D13,GND a AREF na jednom z konektorů arduina jsou posunuté oproti standardní matici 2.54mm. Toto posunutí způsobí, že nelze jednoduše zapájet nožičky do experimentálního PCB a nasunout na Arduino. U všech ostatních kontaktů to lze.

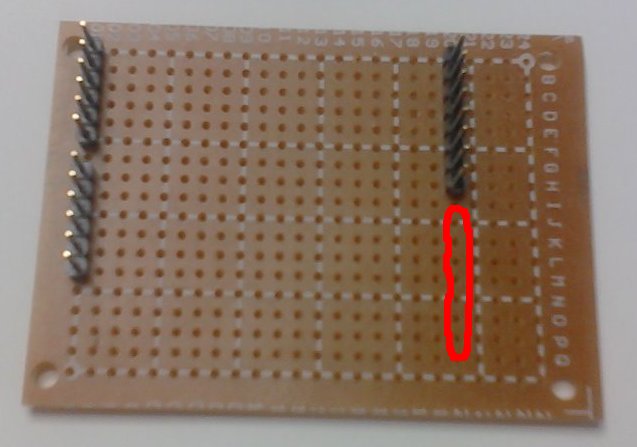

Obrázek 40.26. Arduino experimental PCB

Arduino experimental PCB
