51.1.1. Převodník napěťových úrovní z tranzistorů

Odkazy:

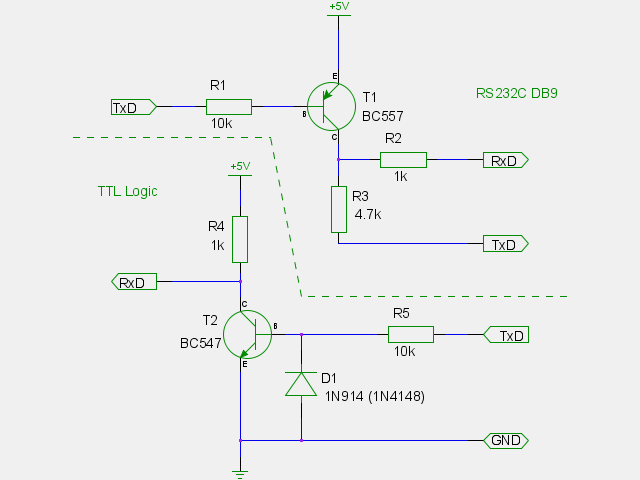

Obrázek 51.2. Jednoduchý převodník úrovní TTL↔RS232C

Jednoduchý převodník úrovní TTL↔RS232C

images/geda/RS232C-level-converter, 640x480

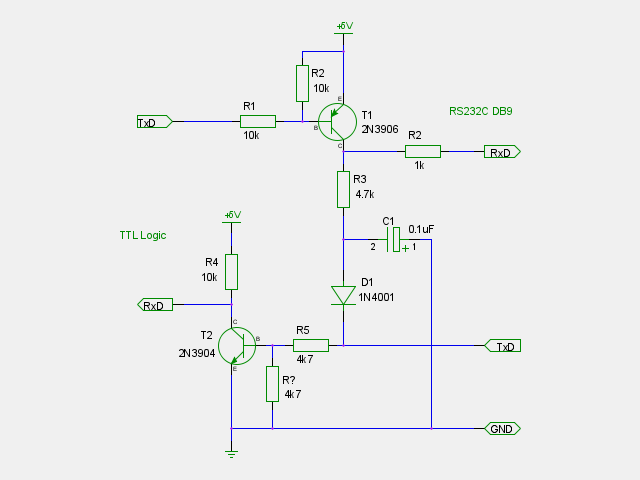

Obrázek 51.3. Druhý jednoduchý převodník úrovní TTL↔RS232C

Druhý jednoduchý převodník úrovní TTL↔RS232C

images/geda/RS232C-level-converter2, 640x480

Další zapojení s trazinstory lze nalézt na konstrukci Single Sided Board.

TODO: Překreslit v gschem!
