Skupina 2 instrukcí operate je identifikována hodnotou 0011 v bitech 0 až 3 instrukčního slova.

Skupina 2 kódovaných instrukcí slouží k nastavování, a testování hodnot v akumulatorech J a K a v příznaku O (Overflow).

Do této skupiny instrukcí patří podskupiny:

Register Modify
Register Sign Skip
Register Zero Skip
Status Modify
Status Skip
Cycle Delay (1400_OCT)

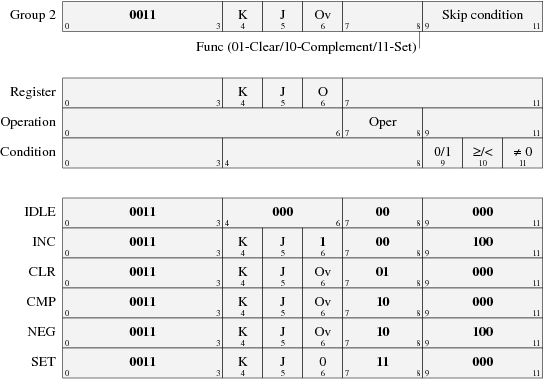

Obrázek 77.35. Formáty instrukcí

Tabulka 77.30.

9	10	11	condition
0	0	0
0	0	1	!=0 (non zero)
0	1	0	<0 (positive)
0	1	1	!=0 AND >0 (non-zero and positive)
1	0	0	Increment
1	0	1	=0 (zero)
1	1	0	<0 (negative)
1	1	1	<=0 (zero or negative)

SET J   1530
INC K   1604
CLR K   1610
CMP K   1620
NEG K   1624
SET K   1630
CLR JK  1710
CMP JK  1720
SET JK  1730

SIP J   1502
SIP K   1602
SIP JK  1702
SIN J   1506
SIN K   1606
SIN JK  1706

SNZ J   1501
SNZ K   1601
SNZ JK  1701

SIZ J   1505
SIZ K   1605
SIZ JK  1705

CLR     1410
CLR O   1450
CMP     1420  # Complement Flag Register
CMP O   1460

SET     1430  # Set Flag Register to 1
SET O   1470
