12.1.1. Zesilovač, hradlo YES, Buffer

Attributy: id="gate.yes"

Odkazy:

Tento obvod se někdy ani za hradlo nepovažuje. Hodnota kterou dává na výstupu je stejná jako ta na vstupu. Někdy se mu říká buffer, nebo zesilovač. Hlavní použití je jako výstupní člen, kdy výstupní obvody hradla mohou pracovat s větším (jiným) napětím než vstupní obvod a také mohou dodávt větší proud.

Tento logický člen má jen jeden vstup a jeden výstup. Funkce je dána tabulkou.

Tabulka 12.1. Funkční tabulka hradla YES

AY
00
11

Praktické použití je jako zesilovač, oddělovač, převodník napěťových úrovní.

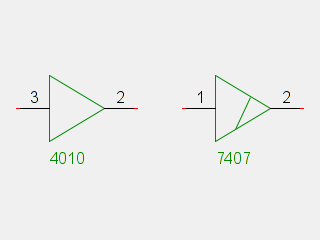

Obrázek 12.1. Americký symbol pro hradlo YES

Americký symbol pro hradlo YES

gEDA image: size 320*240 PNG, EPS.
