63.3.4. RK8 (Cartridge Disk System)

63.3.4. RK8 (Cartridge Disk System)
	63.3. Základní a rozšířené periferie

Attributy: id="pdp8.RK8"

Odkazy:

PDP-8/a Minicomputer Handbook 1976-77, strana 9-116

Zařízení má obvyklé číslo 74, instrukce pro práci s ním mají tedy oktalový tvar 674x, kde x je funkce kterou se zařízením chceme provádět.

Zařízení RK8J-E sestává z řadiče RK8-E a z jednoho periferního zařízení RK05-J DECpack. Řadičk RK8-E může obsluhovat až 4 jednotky RK05-J. V minipočítači mohou být dva řadiče RK8-E a tedy lze celkově obsluhovat 8 diskových jendotek.

Disk má 406 stop, a na stopě je 12 neb 16 sektorů. Jednotka RK05F má 812 stop. Rychlost otáčení disků ve všech zařízeních je 1500 rpm. Pro záznam je použita metoda NRZ. V zařízení RK05J může být uloženo 25 miliónů bitů a v zařízení RK05F dvojnásobek, tedy 50 miliónů bitů.

Řadič RK8-E má celkem čtyři 12-ti bitové registry:

Command Register
Current Address Register
Disk Address Register
Status Register

Tabulka 63.19. Instrukce pro práci s RK8

mnemo	oktalově	binárně	popis
`DSKP`	6741	110 111 100 001	Disk Skip on Flag
`DCLR`	6742	110 111 100 010	Disk Clear
`DLAG`	6743	110 111 100 011	Load Address and Go
`DLCA`	6744	110 111 100 100	Load Current Address
`DRST`	6745	110 111 100 101	Read Status
`DLDC`	6746	110 111 100 110	Load Command
`DMAN`	6747	110 111 100 111	Maintenance Instruction

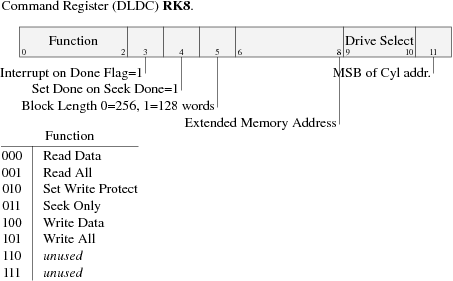

Obrázek 63.21. Příkazový registr RK8 (instrukce 6746)

Obrázek 63.22. Adresový registr RK8 (instrukce 6743)

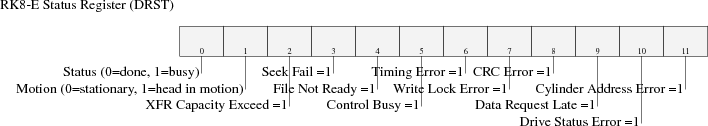

Obrázek 63.23. Stavový registr RK8 (instrukce 6745)
