12.2.2. DTL (Diode Transistor Logic)

Attributy: id="DTL"

Odkazy:

Přídáním tranzistoru, jako aktivního prvku zajišťujícího funkci invertoru, se z diodové logiky stává DTL logika. V této logice, protože má v sobe prvek invertoru, již můžeme realizovat všechna hradla. Je tedy úplná.

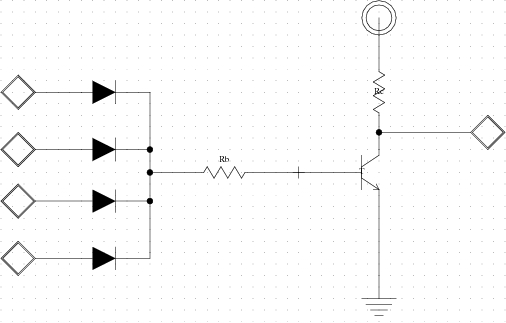

Obrázek 12.13. DTL hradlo NOR (v Electric)

DTL hradlo NOR (v Electric)

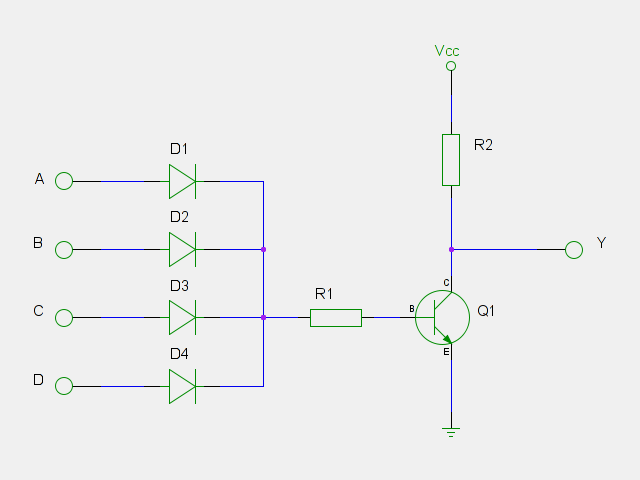

Obrázek 12.14. Čtyřvstupové hradlo NOR v DTL

Čtyřvstupové hradlo NOR v DTL

gEDA image DTL_NOR:sch: 640×480 EPS, PNG

Obrázek 12.15. Čtyřvstupové hradlo NAND v DTL

Čtyřvstupové hradlo NAND v DTL

gEDA image DTL_NAND:sch: 640×480 EPS, PNG
