12.2.1. DL (Diode Logic)

Attributy: id="Diode_Logic"

Odkazy:

Diodová logika je jednou z nejjednodušších. Využívá ve své funkci diod a jejich schopnosti v jednom směru proud propouštět a v opačném ne. K její realizaci si tedy vystačíme jen s polovodičovými diodami a odpory.

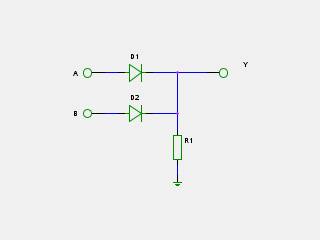

Obrázek 12.10. Zapojení hradla OR diodové logice

Zapojení hradla OR diodové logice

gEDA image: 320×240 EPS, PNG

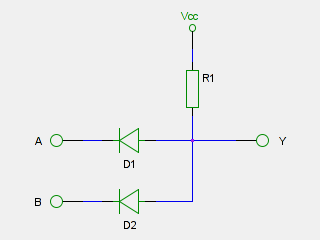

Obrázek 12.11. Zapojení hradla AND diodové logice

Zapojení hradla AND diodové logice

gEDA image Diode_Logic_AND.sch: 320×240 EPS, PNG

Vzhledem k principům realizace diodových hradel je není možno kombinovat libovolným způsobem. A protože v diodové logice není možno realizovat invertor, není ani možné realizovat jiná hradla než AND a OR.

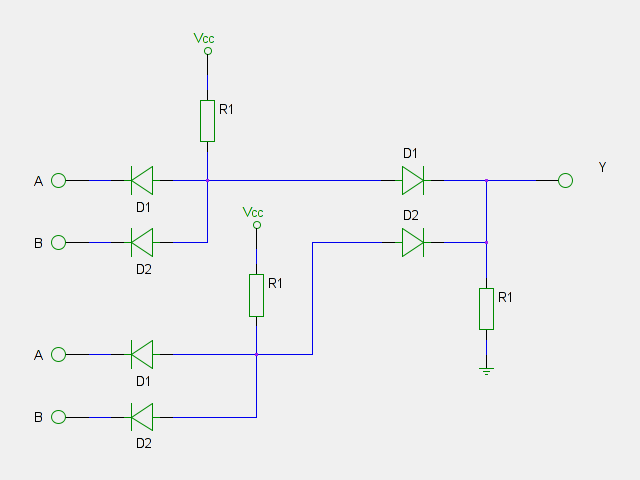

Obrázek 12.12. Zapojení kombinace hradel AND a OR v diodové

Zapojení kombinace hradel AND a OR v diodové

gEDA image Diode_Logic_AND_OR.sch: 640×480 EPS, PNG
