Procesor 35 – „Motorola 6809“ je variantou 35 – „Motorola 6809“ která nemá vnitřní oscilátor řízený vnějším krystalem, ale potřebuje ke své činnosti vnější zdroj dvoufázových hodin. Tyto hodiny se přivádějí na vstupní piny E a Q mikroprocesoru. Průběh dvoufázového signálu je na obrázku.

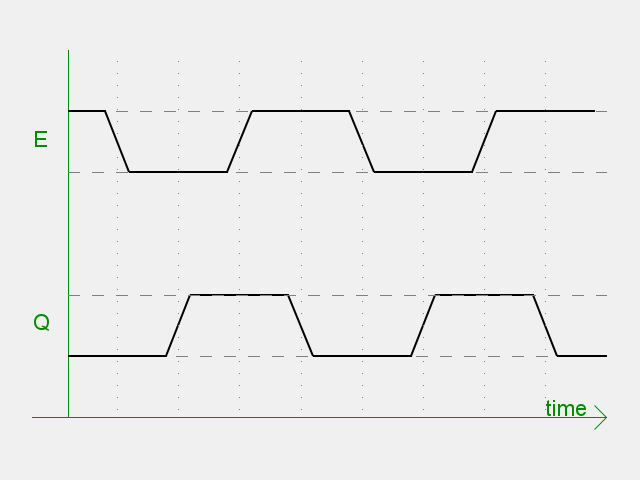

Obrázek 40.21. Dvoufázové hodiny pro MC6809E

Ke generování signálu lze použít jakýkoliv procesor, jenž je dostatečně rychlý, tedy 16MHz. Protože stačí malý počet vývodů pouzdra, použil jsem ATtiny.

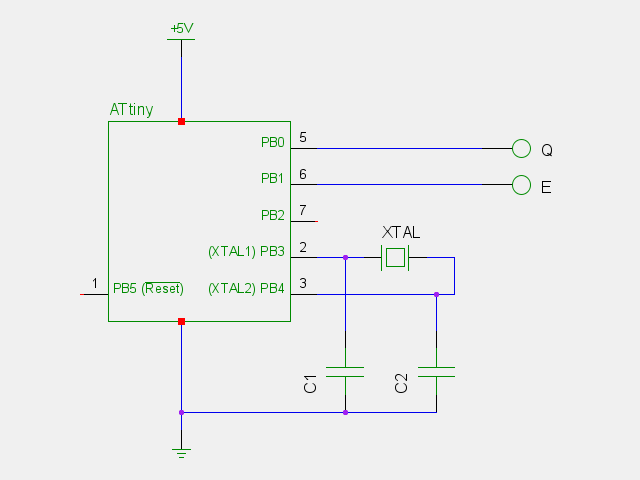

Obrázek 40.22. Generování Dvoufázových hodiny pro MC6809E s ATtiny

LOOP:   SBI B,1         ; E ↑
        NOP
        NOP
        SBI B,0         ; Q ↑
        NOP
        NOP
        CBI B,1         ; E ↓
        NOP
        NOP
        CBI B,0         ; Q ↓
        RJMP LOOP
