40.6. Konstrukce a zapojení s AVR

40.6.1. Experimentální desky a jiné nástroje
40.6.2. Čítač / měřič kmitočtu
40.6.3. Připojení TV či monitoru
40.6.4. Software USB
40.6.5. Připojení externí RAM
40.6.6. PWM
40.6.7. Počítač postavený okolo ATmega162
40.6.8. Generátor hodinových signálů pro 6809E
40.6.9. Konstrukce počítačů založených na MCU AVR

Attributy: id="avr.constructions"

Zdroje a odkazy:

UART:

Bluetooth a bezdrátová komunikace:

http://www.electroons.com/2009/07/31/programmers-for-avr-serial-parallel/

http://www.electroons.com/2009/07/25/using-external-interrupt-in-avr/

http://www.dharmanitech.com/2009/01/sd-card-interfacing-with-atmega8-fat32.html

Na napájení MCU je třeba mít připojený decoupling capacitor. Kondenzátor který poskytuje MCU energii při špičkových odběrech a snižuje tak šíření rušení způsobeného těmito špičkovými odběry po napájení.

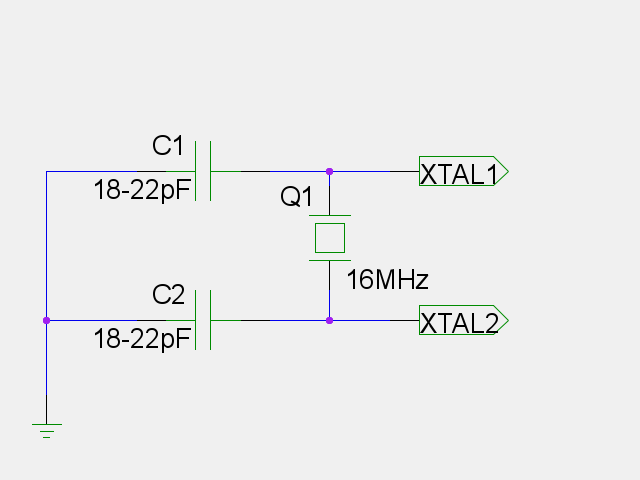

Obrázek 40.18. Připojení krystalu k MCU AVR

Připojení krystalu k MCU AVR

Kapacita kondenzátorů je určena vzorcem

C1 = C2 = 2*(CL - 5pF)

Obrázek 40.19. Připojení resetovacího tlačítka

Připojení resetovacího tlačítka

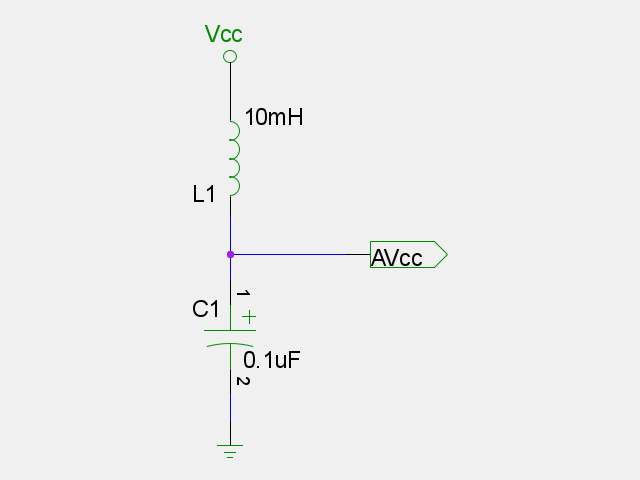

Obrázek 40.20. Filtr napájení AD převodníků

Filtr napájení AD převodníků
